关于网线你了解多少?

在一些通信集成项目中,经常会涉及到一些通信接口和线缆。这些接口和线缆到底是做什么用的呢?掌握好这些接口,在通信集成项目的设计和实施上会有更大的帮助。

首先我们从最简单的网线开始给大家介绍。虽然我们现在更多的使用WIFI来上网,但在办公环境,网线还是有必要的,在网速的保障性上,网线更可靠。我们经常会发现,网络设备已经是很先进的了,但网速还是很慢,这很有可能是你的网络选错了或者接错了。

网线分几种接法

网线线的接法分为T-568A和T568B两种。

T-568A:绿白-1,绿-2,橙白-3,蓝-4,蓝白-5,橙-6,褐白-7,褐-8;
T-568B:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,褐白-7,褐-8。

通常我们在弱电施工中使用T-568B标准,这样具有的好处是执行的标准统一,在跳线,寻线时更容易。

网线的制作中,我们一般使用直通网线,就是网线的个水晶头都采用568B的方式排序制作。但在两个终端设备跳过交换机设备互通时,要使用交叉网下,如下图所式,水晶头分别采用568A和568B的方式排序即可以制作一根交叉网线。(目前很多网卡具备自适应功能,所以交叉网线的使用场景越来越少)

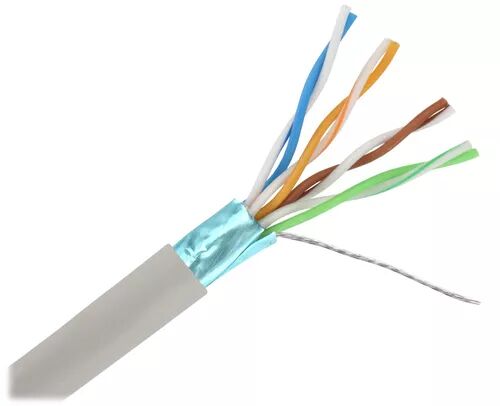

网线也叫双绞线,是由两根具有绝缘保护层的铜导线组成的。把两根绝缘的铜导线按一定密度互相绞在一起,每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消,有效降低信号干扰的程度。目前网线分为5类线、超5类线、6类线等等。对于少接触弱电工程的人,可能会比较头痛,如何区分这些网线,以及在什么情况下使用什么样的网线呢?

常用网线种类

五类线:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输率为100MHz,用于语音传输和最高传输速率为10Mbps的数据传输,主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。

超五类线:超5类具有衰减小,串扰少,并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差,性能得到很大提高。超5类线主要用于千兆位以太网(1000Mbps)。

六类线:该类电缆的传输频率为1MHz~250MHz,六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量,它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准,最适用于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于:改善了在串扰以及回波损耗方面的性能,对于新一代全双工的高速网络应用而言,优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型,布线标准采用星形的拓扑结构,要求的布线距离为:永久链路的长度不能超过90m,信道长度不能超过100m

目前这三种网线是比较常见的,链接电脑用的比较多的是超5类线。6类线一般用于网络设备间的连接。

网线使用注意事项

在使用网线时,目前有一种便携的扁平网线,虽然在使用上比较方便携带,但不易选择过长的扁平网线,或者作为主要设备的连接网线。

另外在早期的工程实施中,包括现在家庭装修中,还有弱电工程师采用网线电话线共用的方式,这是一种非常不靠谱的施工方法,严重限制了网络速度。现在很多人家里都是这种方式布线,导致光纤入户几百兆的带宽,但是电脑上网依然很慢的情况。

水晶头介绍

现在我们了解了网线和网线的接法,我们再来了解一下网线的接头,也主是我们俗称的水晶头。

最常见的网线水晶头就是RJ45水晶头

RJ45水晶头应用最广泛的领域就是网络连接,但实际上RJ45接口还可以应用在很多领域。比如我们经常会听到的RJ48接口,会让人云里雾里。那么这个RJ48到底是怎么回事呢?

电话接口与网线接口的区别

在通信工程中,会涉及到电话线路的连接,通常所使用的最多的就是电话线,这种电话线一般被叫做模拟电话线,是最简单的通话方式,只要两根线缆就可以连接一点电话。连接电话线的接口我们使用一种叫RJ11的水晶头。

但是电话线一根只能接一部电话,这对于大容量要求的企业用户是无法满足了。在这种情况下,通常采用T1或者E1方式传输电话语音通道。

以E1线路使用ISDN-PRI协议为例。一个E1线路就可以连接30个电话的语音通道。而这种E1线路的其中一种传输接口也是使用网线的水晶头制作,只是线序不同,当使用E1或者T1传输标准制作水晶头时,为了与网线区分一般叫做RJ48
